شناخت و بررسی سیستم انکر
سیستم انکر بولت مکانیکی چیست و دستورالعمل نصب آن
قیمت انکر بولت مکانیکی (Mechanical Anchor Bolt System) یکی از روشهای رایج و مؤثر برای اتصال سازهها و تجهیزات مختلف به سطوح بتنی، سنگی یا آجری است. این نوع انکرها با استفاده از نیروی اصطکاک و فشار مکانیکی در داخل سوراخ پایه، مقاومت بالایی در برابر کشش و برش ایجاد میکنند. انکرهای مکانیکی معمولاً از چند بخش مستقل تشکیل شدهاند که با گسترش یا چرخش درون سوراخ، نیروی فشاری لازم برای نگهداری مطمئن را فراهم میکنند.
در هنگام نصب، انکر در سوراخ تعبیهشده قرار گرفته و به واسطه انبساط مکانیکی در دیواره بتن قفل میشود. این فرآیند باعث میشود انکر پس از نصب، به هیچ عنوان از جای خود خارج نشود. به همین دلیل از انکر بولتهای مکانیکی در پروژههای صنعتی، ساختمانی، تاسیساتی و سازههای فولادی استفاده گستردهای میشود.
انواع سیستم انکر بولتهای مکانیکی
انکرهای مکانیکی در دو نوع نر و ماده تولید میشوند و بسته به نوع طراحی و کاربری در مصالح مختلف مورد استفاده قرار میگیرند. برخی از آنها مخصوص بتن سخت هستند و برخی دیگر در مصالح متخلخل مانند آجر و بلوک نیز عملکرد مناسبی دارند.
از مهمترین انواع انکر بولت مکانیکی میتوان به موارد زیر اشاره کرد:
-
انکر گوهای (Wedge Anchor)
-
انکر آستینی (Sleeve Anchor)
-
انکر پیچ ماشین (Machine Bolt Anchor)
-
انکرهای درایو چکشی (Hammer Drive Anchors)
-
تک انکرهای انبساطی (Single Expansion Anchors)
-
انکرهای دوبل (Double Expansion Anchors)
هر نوع از این انکرها برای شرایط بارگذاری، عمق حفاری و نوع مصالح متفاوت طراحی شده است و انتخاب صحیح آن نقش تعیینکنندهای در ایمنی و دوام سازه دارد.
- روبولت HST2 هیلتی
- روبولت HSA هیلتی
- رول بولت HST3 هیلتی
- انکر بولت HKD هیلتی
- انکر بولت HKV هیلتی

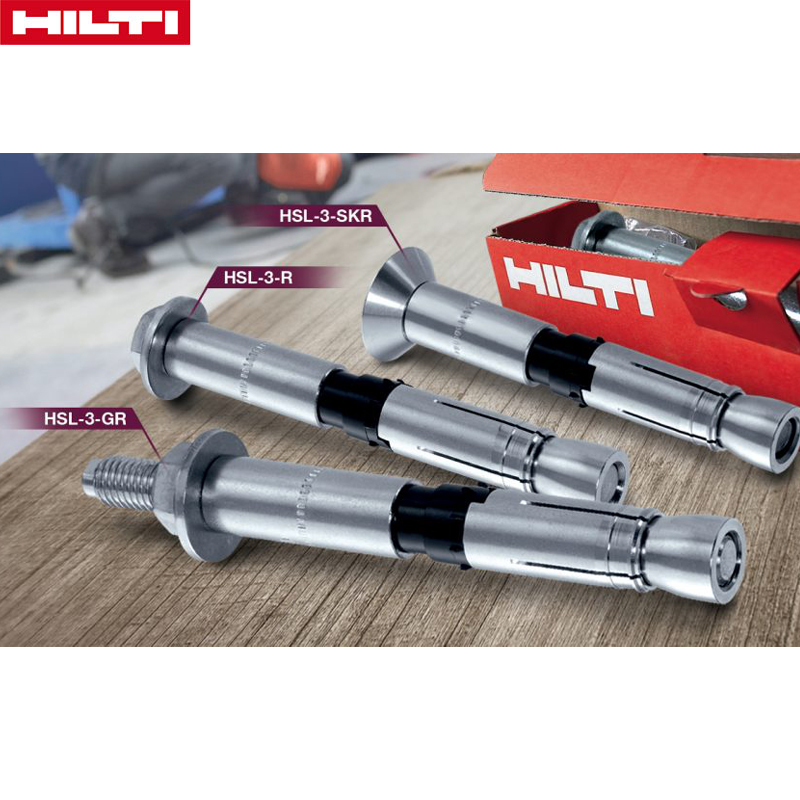

- رول بولت هیلتی HSL-3 M20
مراحل نصب سیستم انکر بولت مکانیکی
مرحله ۱: آمادهسازی سطح
سطح بتن باید کاملاً تمیز و عاری از هرگونه آلودگی، چربی یا گرد و غبار باشد. در صورت وجود آسیب یا ترک در بتن، ابتدا باید ترمیم شود تا از کاهش مقاومت اتصال جلوگیری گردد.
مرحله ۲: علامتگذاری محل سوراخ
با استفاده از نشانگر یا الگوی دقیق، محل سوراخها را مشخص کنید. این مرحله به دقت بالایی نیاز دارد زیرا کوچکترین انحراف میتواند باعث کاهش ظرفیت باربری انکر شود.
مرحله ۳: حفاری
با استفاده از مته کاربیدی استاندارد ANSI، سوراخی به عمق ¼ تا ½ اینچ بیشتر از طول انکر ایجاد کنید. عمق بیشتر باعث میشود زبالهها در کف سوراخ جمع شوند و مانعی برای جایگیری کامل انکر نباشند.
مرحله ۴: تمیز کردن سوراخ
گرد و غبار و ذرات داخل سوراخ را با پمپ هوا یا برس سیمی کاملاً تمیز کنید. وجود هرگونه آلودگی مانع از انبساط کامل انکر و کاهش چسبندگی میشود.
مرحله ۵: قرار دادن انکر
انکر را با دقت در سوراخ قرار دهید. بسته به نوع انکر، ممکن است نیاز به چکش یا آچار مخصوص برای جایگذاری صحیح آن باشد.
مرحله ۶: سفت کردن انکر
در این مرحله، پیچ انکر یا مهره آن را با گشتاور مشخصشده توسط تولیدکننده محکم کنید تا انبساط در دیواره بتن کامل شود.
مرحله ۷: پاکسازی و بررسی نهایی
پس از نصب، محل کار را از هرگونه زباله پاک کنید و بازرسی نهایی انجام دهید تا از صحت جایگیری انکرها اطمینان حاصل شود.
نکات مهم در نگهداری و بازرسی انکر بولتها
-
انکرها باید بهصورت دورهای بررسی شوند تا از عدم خوردگی یا شل شدن آنها اطمینان حاصل گردد.
-
در سازههای در معرض رطوبت یا محیطهای شیمیایی، استفاده از انکر استنلس استیل (استیل ضد زنگ) توصیه میشود.
-
در صورت تغییر بارهای سازهای یا نصب تجهیزات جدید، بررسی مجدد ظرفیت باربری انکر ضروری است.
-
هرگز از انکرهایی که نشانهای از تغییر شکل یا شکستگی دارند، مجدداً استفاده نکنید.
فروشگاه هیلتی
شما مشتری گرامی می توانید اطلاعات مورد نیاز خود از جمله کیفیت محصولات و استعلام قیمت انواع
را از طریق سایت فروشگاهی هیلتی (عرضه کننده معتبر محصولات هیلتی) به دست آورید.
انکر بولت مکانیکی به دلیل سهولت نصب، مقاومت بالا، عدم نیاز به چسب یا دوغاب و کارایی در شرایط گوناگون یکی از پرکاربردترین انواع انکرها در صنعت ساختمان و تاسیسات است. انتخاب درست نوع انکر، رعایت استانداردهای نصب و انجام بازرسیهای دورهای، نقش مهمی در افزایش ایمنی و دوام سازه دارد.
